CAXA實體設計是唯一集創新設計、工程設計、協同設計于一體的新一代三維 CAD解決方案。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。

最新發布的CAXA實體設計2013易學易用，能夠幫助初學者迅速掌握三維CAD設計。本次跟大家分享的是風車的制作方法。本次主要用到的是CAXA實體設計里邊的拉伸切除功能。其實操作就是很簡單的操作，只是跟大家分享一下做圖的思路，因為我們所有復雜的零部件都是由簡單的體、曲面來構成的。接下來就用簡單的操作來讓大家掌握實體設計三維CAD制作風車的做法。

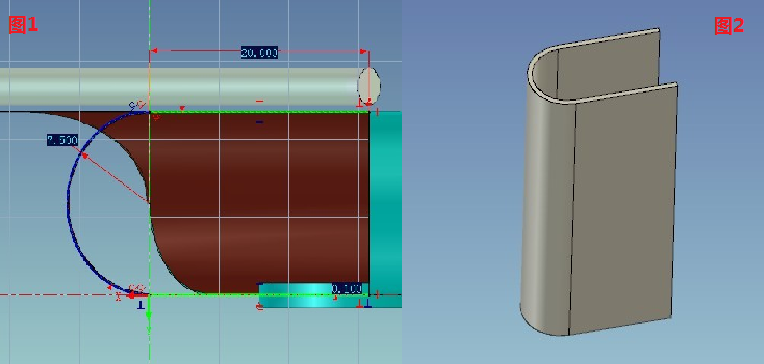

第一， 在實體設計的草繪功能下繪制如圖所示兩邊長為20，端部是半徑為7.5的圓，再選中所有的曲線用偏置工具向內偏置0.1。如圖1所示。點擊完成草圖將所繪制的草圖用特征里邊的拉伸工具拉伸長度為60.形成如圖2所示。

第二， 在草繪功能下選取二維草圖在剛拉伸的實體特征上端面選取彎曲部分的中間線來確定一個草繪平面在兩個面的中間。然后在這個草繪平面上繪制如圖3、4所示的平面圖形。然后將繪制好的草圖向一邊拉伸切除。形成如圖6所示。用同樣的方法在另外一邊切除形狀為圖7所示，最后形成如圖8所示的圖形，為風車的一片。

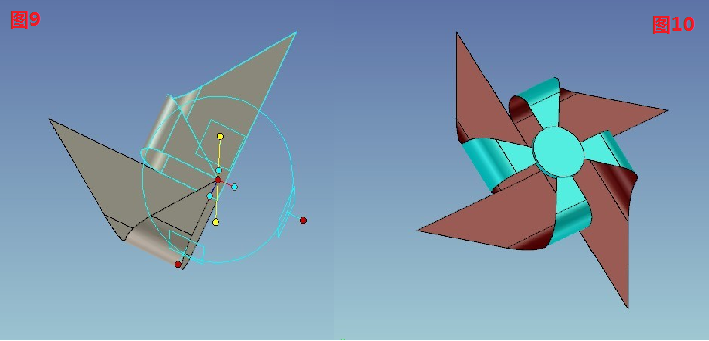

第三， 將如圖8所示的圖形用三維球繞中間端點來進行旋轉拷貝。數量自己可以設定。這樣就形成了如下圖所示的風車了。是不是很簡單呢。希望大家能從簡單的操作中找到一定的靈感和奇思妙想來完成更多更好的圖，期待和大家和我分享。

通過上面幾步簡單的操作，在CAXA實體設計中就可以做出你心中想要的產品啦，是不是很簡單易學，易操作。快來實際體驗一下吧！
