任職于深圳某工程建設公司的平賽，是CAXA 3D的一名忠實粉絲，CAXA 3D實體設計在他的工作中也是不可或缺的軟件。因日常工作常見、常用混凝土泵車，本次大賽他決定采用混凝土泵車模型設計及動畫。作品《混凝土泵車》在第八屆3D大賽中獲得了工業組第一名的喜人成績。

專家點評：作品《混凝土泵車》最大的優點是結構設計完整、工程實用性強，并做了大量的約束，把整個動作展示出來，校驗了零部件之間的干涉。

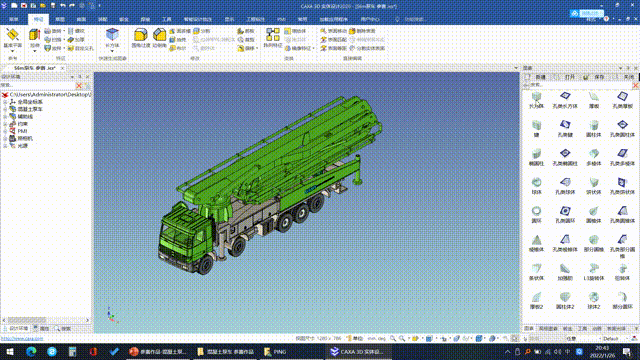

混凝土泵車設計分為車廂、車架、布料桿等系統,主要通過智能圖素庫拖放及草圖編輯等基礎功能進行零件創建，通過三維球裝配、約束等功能，實現整體模型的創建和裝配。通過約束功能對布料桿系統進行約束，通過動畫功能，添加運動動畫，并通過動畫編輯器，進行動畫順序及時長調整。

平賽老師通過多年的實際應用，認為CAXA 3D實體設計以下幾點最為突出：

• 方便快速的智能圖庫


常用形狀直接拖放生成零件，局部進行特征操作或草圖編輯等，快速生成所需特征，不必每次均用草圖生成形狀，搭積木的形式快速搭建模型。草圖功能可先創建草圖，再依據草圖進行拉伸、旋轉、放樣等操作。作者在設計工作中常用拖放智能圖素庫零件，后進行草圖編輯，更快速生成零件。如拖放長方體，快速生成拉伸零件；拖放球體，編輯草圖后快速生成旋轉零件；拖放孔類體，編輯草圖后快速切除相應形狀等。同時，智能圖素庫可將整理自己創建的各類零件，生成自用圖素庫，方便后續快速設計。

• 無所不能的三維球

三維球功能最為強大，幾乎可以完成任意角度變換，位置移動，快速裝配、復制鏈接等功能。同時通過三維球外操作手柄的移動和內操作手柄的方向控制，達到自己所需任意角度的零件造型。此次參賽作品常用三維球右鍵拖拽生成拷貝、移動；內部方向手柄調整角度、對齊等操作。

三維球使零件生成鏈接的功能在對稱設計中最為實用。可快速生成兩個互相鏈接的零件，任意編輯其中一個，另外一個生成對應特征。雖然零件和裝配可用三維球鏡像，但在修改時不變，鏈接功能可改變這一狀況，使對稱快速修改變得很快。

• 隨心所欲的智能裝配及動畫
