CAXA 3D實體設計是集三維創新設計、工程設計于一體的3D設計工具和平臺產品，具有自主可控、易學易用、穩定高效、性能優越等特點。它提供三維數字化方案設計、詳細設計、分析驗證、專業工程圖等完整功能，在專用設備設計、工裝夾具設計、各種零部件設計等場景得到了廣泛的應用。

CAXA 3D實體設計2022攻克了核心關鍵技術，完善了平臺性能，支撐通用行業大體量、大裝配、大模型設計場景。針對特定行業國產自主可控需求，研發和提供自主幾何引擎和3D開發平臺。五大新增亮點如下：

一、聚焦裝備 強化優勢

1. 批量修改

應用場景：在產品改型設計時，需要對整套圖紙進行重新命名來更改BOM信息，手工修改費時費力。

改善效果：支持批量修改后，使整套產品的BOM信息和文件改名時間，從1小時縮短到了1分鐘以內。減少了設計人員的重復勞動，提升后期修改效率。

2. 鈑金模塊功能增強

應用場景：在進行復雜鈑金零件設計時，需要使用多個功能，多個步驟才能完成，要經過反復編輯修改。

改善效果：在草圖折彎命令中，將折彎功能、切割功能合并，支持一步生成多個折彎，可以分別指定每個折彎的參數，并支持實時預覽，顯著提高設計效率。

3. 自動投影尺寸

應用場景：專用裝備的設計周期通常很短，且尺寸標注繁瑣，經常要在短時間內完成上百個零部件的設計和出圖，其中尺寸標注便會占用大量的設計時間。

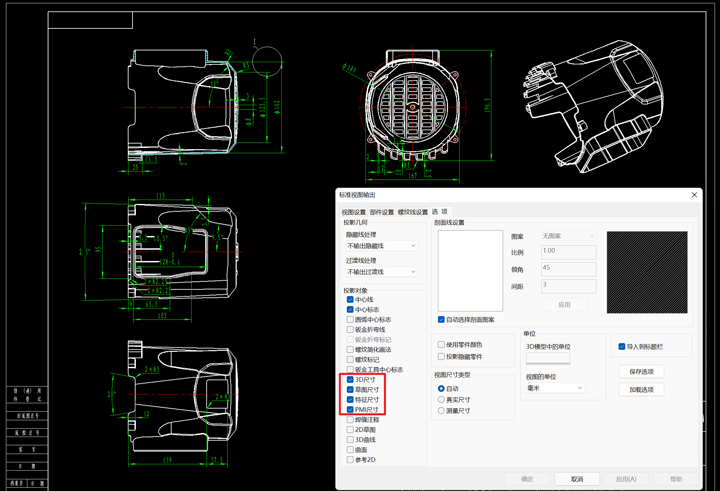

改善效果：使用自動投影尺寸功能，可以自動標注在零件設計時輸入的草圖尺寸、特征尺寸、PMI尺寸，大幅減少重復工作。

4. 設計尺寸范圍限制

應用場景：在進行框架結構設計時，通常對外形尺寸有范圍和規格的設計，用參數化功能完成既費事費力，又不能直接觀察最終的結果是否符合要求。

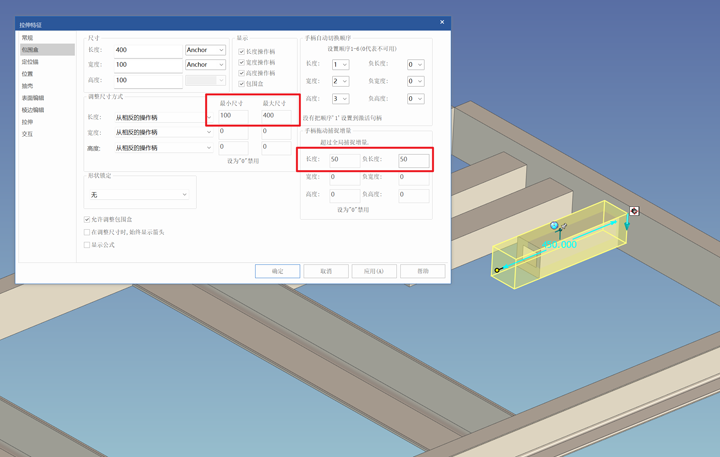

改善效果：使用拖拽尺寸范圍限制和拖拽捕捉增量功能，能夠快速在預先設定的尺寸范圍內確定所需的規格尺寸，可以直觀顯示。

二、兼容提升

1.PMI信息導入

應用場景：上游廠商的設計模型中已包含設計加工相關PMI數據，讀入后會造成丟失或不能正確識別，還需要在工程圖中重新標注。

改善效果：支持導入CATIA文件PMI數據，并且視圖和三維標注的鏈接關系也能保留，可以方便的在實體設計中選擇視圖，查看對應視圖中的三維標注。支持的類型主要有尺寸標注、形位公差、粗糙度、基準、文本，并可以自動投影到工程圖中。

2.批量轉換

應用場景：與上下游合作廠家進行設計溝通時，需要手工轉換大量文件。

改善效果：利用批量轉換功能，可以自動在后臺轉換數據，支持按原來的目錄結構進行轉換，顯著提升工作效率。支持格式：CATIA、Inventor、SolidWorks、UG、ProE、Step、ACIS、IGES。

3.數據接口支持最新版本

在2022新版本中，同步升級了所有數據接口，支持主流三維數據格式從歷史版本到當前最新版本，可以說是一機在手、三維格式無憂。

三、持續改善設計體驗與效率

1.測量工具改進，支持更多的測量類型

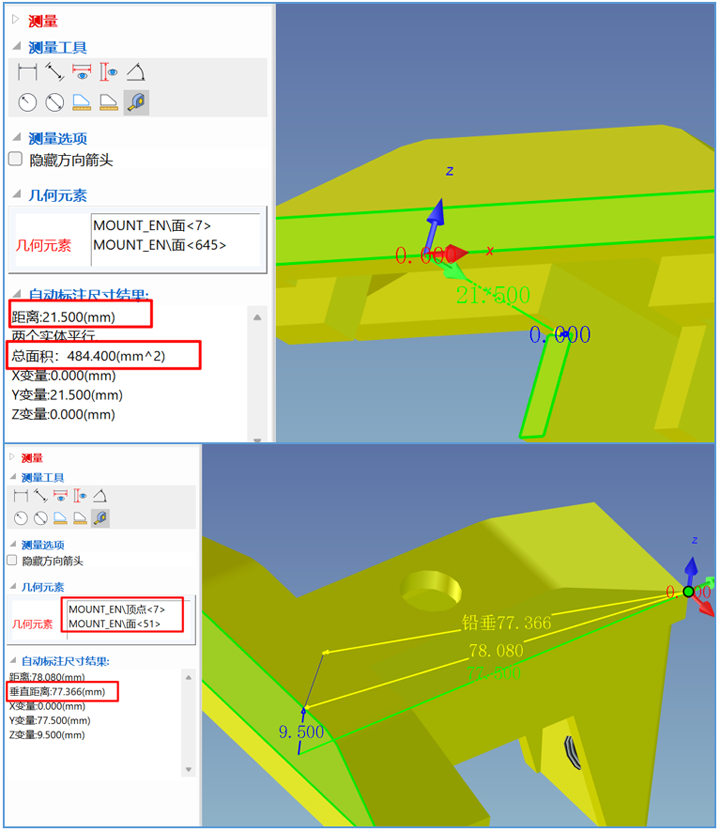

在設計體驗和交互效率方面，新版本也作出了多項改進。例如設計過程中經常用到的測量工具，在新版本中可以支持更多的測量類型。如多段線總長，多個面總面積，垂直距離，兩面角度，點坐標，線與面的距離等。

2.草圖鍵槽

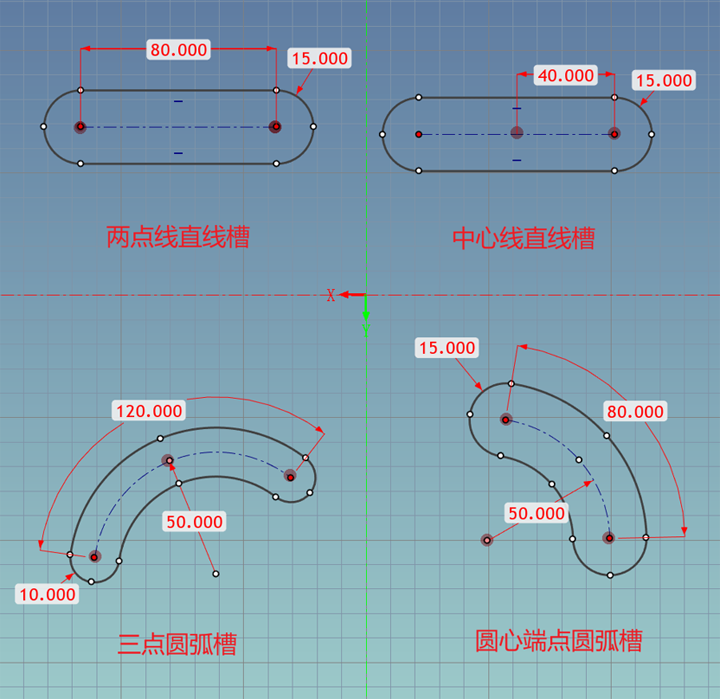

新版本針對草圖設計也增加了很多細節功能，例如草圖鍵槽，增加了兩點線直槽口、中心線直槽口、三點圓弧槽口、圓心端點圓弧槽口等槽口類型，讓草圖設計更加方便快捷。

3.3D曲線功能增強

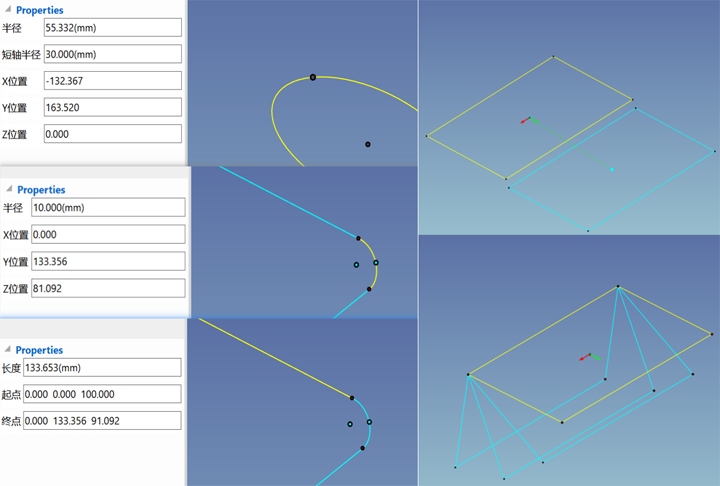

3D曲線編輯面板：在實體設計3D曲線中為常見曲線(直線、圓、圓弧、橢圓、點)添加編輯面板，在選取某條曲線時面板上能顯示該曲線的基本信息，并且可以通過面板修改曲線的屬性。

3D曲線變換：支持通過指定距離和指定兩點位置兩種方式操作移動、拷貝3D曲線。并支持對3D曲線進行空間旋轉。

四、深度集成零部件庫提供海量資源

1.邁迪零件庫

在深度集成零部件庫方面，我們與國內最大的三維數字模型庫資源——邁迪零件庫合作，包含了完整的三維國家標準件庫和各行各業的三維通用件庫。用戶設計過程中可以快速選擇需要的標準件和外購件的規格和型號，自動下載并加載到當前實體設計文件中。

支持國標行標GB、JB、HG、CB、HB、QC、NB、TB等。包含氣動、液壓、電機、減速機、泵、風機、閥門、型材、管道及附件、密封件、法蘭、彈性元件等。

2.德國CADENAS零件庫

國外零部件庫方面，新版本與德國卡第那思進行了開發集成，包含了國際上專業的零部件數據管理系統，所有模型數據都可以直接輸出到CAXA實體設計中。

包括數以千萬計的零部件模型資源，如各國標準件DIN、ANSI、BS、JIS、GB和幾百家國內外企業產品目錄數據。還包括ABB、FAG、PARKER、FESTO、SMC、YAMAHA、亞德客、哈瓦洛軸承、大新傳動、京楊標準件等。

五、信創與云平臺

1.推出CAXA 3D實體設計華為云服務，即買即用，瀏覽器運行

在信創與云平臺方面，我們研發并推出了CAXA 3D實體設計華為云服務。支持用戶一個賬號，無須安裝，通過瀏覽器即可使用CAXA 3D產品，具有與線下CAXA 3D產品同樣的功能。基于云端服務器的高速運算能力，典型復雜模型運行也很流暢。同時，云服務還支持設計數據云存儲，自帶版本管理功能，支持一個企業通過多個賬號實現設計協同和文件共享，并可以按需設置和管理不同數據權限。

2.國產操作系統適配

CAXA 3D與中科方德操作系統實現了全功能適配，進一步提升了國產三維CAD軟件平臺的適配性和拓展性，能夠充分利用國產硬件的安全和優越性能，軟件運行更安全、穩定，可以更好地滿足國內各行業領域Linux系統用戶對先進國產三維CAD軟件的應用需求。
